TYCO

Entwicklung und Produktion von fünf Anlagen zur Prüfung von Kabelgarnituren in einem Hochspannungsversuchsfeld

Aufgabenstellung:

Das Prüfobjekt wird auf Nieder-, Mittel- oder Hochspannungskabel installiert. Die Kabelschleife mit dem Prüfobjekt wird dann durch einen Transformator mit Fenster geführt und kurzgeschlossen.

Die angelegte Spannung/Strom wird durch die Stelleinheiten kontrolliert.

Dazu wird beispielsweise ein Thermoelement am Kabelleiter angebracht und dem Regler als Rückführsignal zugeführt. Entsprechend des einprogrammierten Programms regelt die Einheit die Leitertemperatur der Kabelschleife.

Unsere Lösung:

TYCO

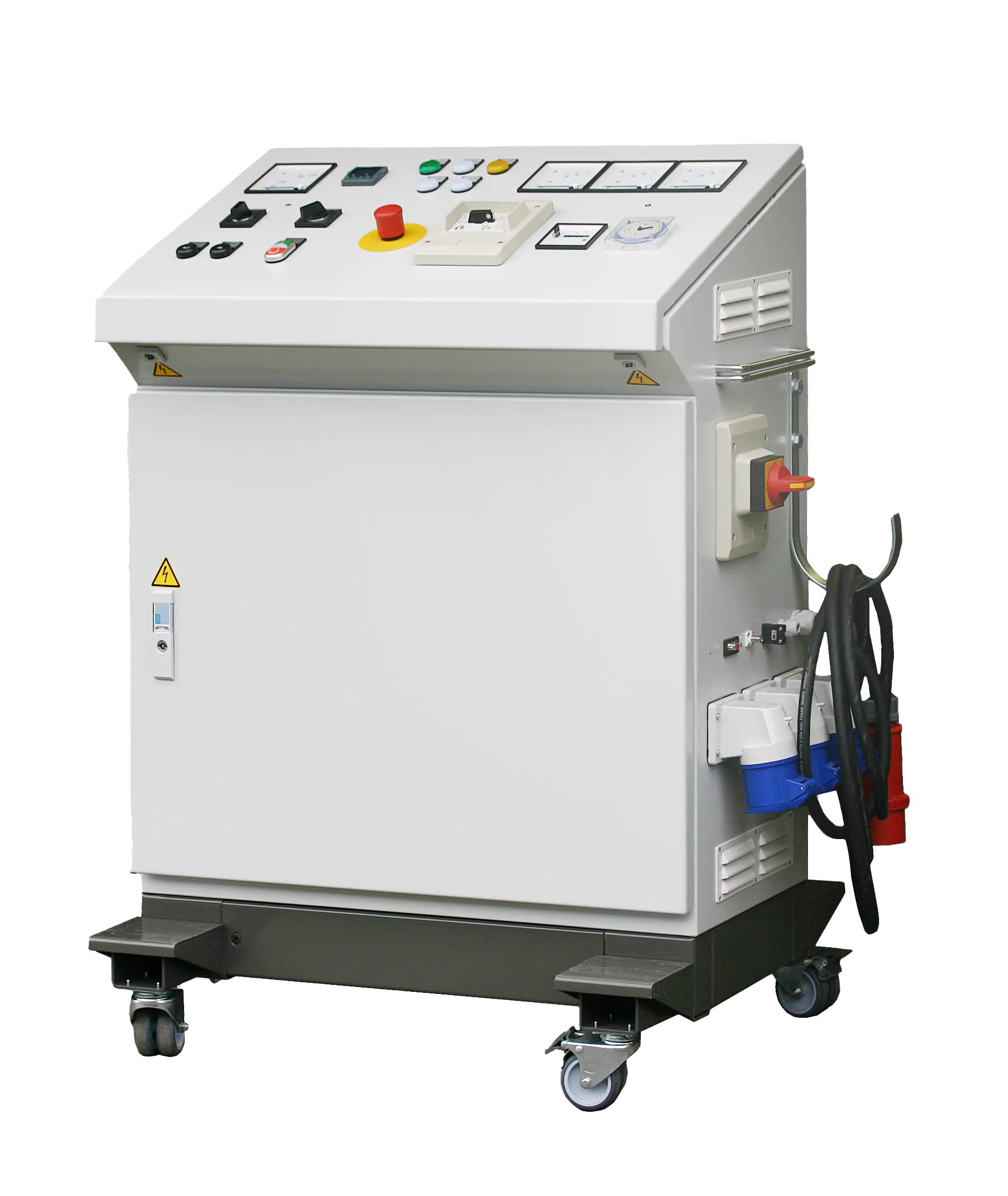

Spannungsstellgerät
AVRL 230-400/32-T
Eingangsspannung
400 V, 50/60 Hz, 2P/PE,  max. ca. 32 A
Ausgangspannung

0 ... 230 V , +/- 1 %, 50/60 Hz, 32 A,  2P/PE
umschaltbar auf
0 ... 400 V , +/- 1 %, 50/60 Hz, 32 A,  2P/PE

Stellzeit
ca. 3,8 bzw. 7,6 V/s
Sollwertvorgabe

Über Temperaturregler Eurotherm EPC 3016
oder extern über Sollwertvorgabe 0 ... 10 V DC
oder intern über Taster „Motor auf/ab“

Abmessungen
B 1000 x H 1120 x T 400 mm
Gesamtgewicht
ca. 190 kg
